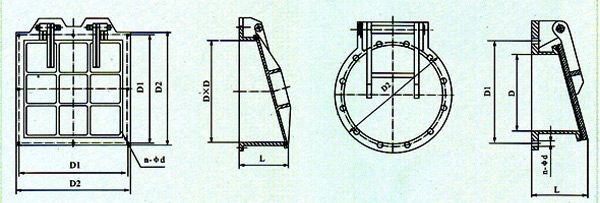

ZPM鑄鐵拍門詳細資料 一、產品用途： ZPM鑄鐵拍門，主要用于給排水和污水處理工程的各種管道和水渠道，用于溢流或止回介質，也可用作各種豎井井蓋。 二、ZPM鑄鐵拍門產品特點及工作原理： 鑄鐵拍門系由閥體、閥蓋及鉸鏈構件組成，其啟閉力來自水源壓力，不需人工操作。該拍門內的水壓大于拍門外側壓力，則開啟；反之則關閉，以達到溢流和止回的作用。 三、ZPM鑄鐵拍門主要性能參數： 公稱壓力：0.1MPa 適用介質:水、河水、污水、海水 適用溫度：≤50℃ 主要零部件材質：灰鑄鐵 四、ZPM鑄鐵拍門主要外形尺寸：
公稱通徑 | D | D1 | D2 | L | n-Φd | Φ250 | 250 | 335 | 375 | 180 | 12-Φ18 | Φ300 | 300 | 395 | 440 | 200 | 12-Φ22 | Φ350 | 350 | 445 | 490 | 220 | 12-Φ22 | Φ400 | 400 | 495 | 540 | 230 | 16-Φ22 | Φ450 | 450 | 550 | 595 | 240 | 16-Φ22 | Φ500 | 500 | 600 | 645 | 280 | 20-Φ22 | Φ600 | 600 | 705 | 755 | 330 | 20-Φ26 | Φ700 | 700 | 810 | 860 | 330 | 24-Φ26 | Φ800 | 800 | 920 | 975 | 330 | 24-Φ30 | Φ900 | 900 | 1020 | 1075 | 350 | 24-Φ30 | Φ1000 | 1000 | 1120 | 1175 | 380 | 28-Φ30 | Φ1200 | 1200 | 1340 | 1405 | 420 | 32-Φ33 | Φ1400 | 1400 | 1560 | 1630 | 480 | 36-Φ36 | □300 | 300 | 390 | 460 | 200 | 4-Φ18 | □400 | 400 | 520 | 590 | 230 | 4-Φ18 | □600 | 600 | 765 | 835 | 330 | 8-Φ23 | □800 | 800 | 950 | 1050 | 330 | 8-Φ23 | □1000 | 1000 | 1150 | 1250 | 380 | 8-Φ23 |

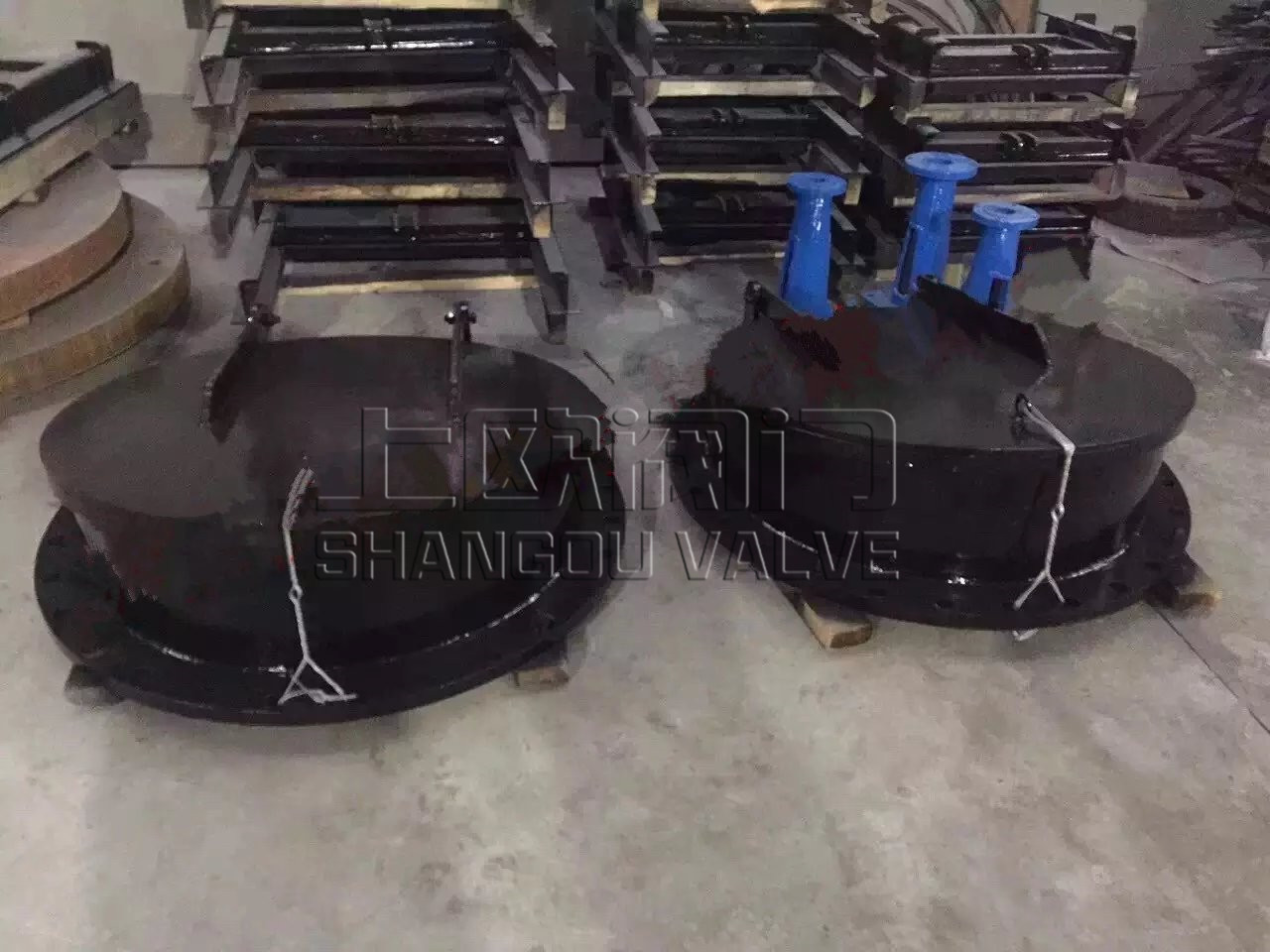

鑄鐵拍門采用鑄鐵或碳鋼、不銹鋼焊接結構，具有重量輕，強度和可靠性高的特點，由（箱式）門板、門體、P型密封件組成。拍門為鋼板焊接或鑄造分為上下兩部份，此結構可使門板更易開啟，減少流動阻力；門體上安裝有P型橡膠密封圈,密封效果良好，此結構可減少拍門關閉時產生的振動及撞擊力。其開啟力來自水源壓力；關閉力由門板自重產生，不需人工操作。 |
