多功能水泵控制閥是安裝在大口徑給水管網系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閉90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（消除破壞性水錘）活塞式閥門性能可靠、強度高、動作平穩，防止開泵水錘和停泵水錘的場合。只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。

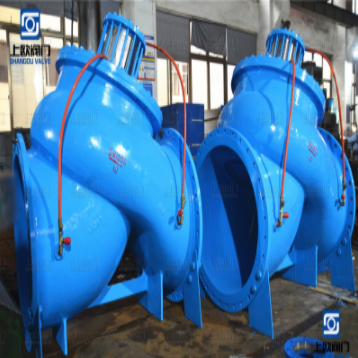

JD745X活塞式多功能水泵控制閥 一、多功能水泵控制閥工作原理： 開泵前，閥門出口端介質有一定壓力，通過導管作用在膜片上腔，膜片推動閥桿使緩閉閥芯壓緊主閥芯，閥門處于關閉狀態。 開泵后，閥門進口壓力逐漸上升，進口壓力沿著導管到達膜片下腔，超過閥后壓力時，膜片向上動作，帶動閥桿和緩閉閥芯開啟，主閥芯在進口介質壓力作用下，一起開啟。膜片上腔內水沿著導管流到出口。 關泵時，進口壓力逐漸下降，當零流速時，主閥芯在重力和彈簧作用下快速關閉。主閥芯上開有回流孔，出口端介質通過回流孔流到進口，延長了閥門關閉時間，減小了水錘現象。出口端壓力沿著導管到達膜片上腔，帶動閥桿和緩閉閥芯慢慢向下動作，關閉主閥芯泄流孔后，閥門關閉。膜片下腔內水沿著導管流到進口。 二、多功能水泵控制閥基本構造： 閥門的總體尺寸與普通逆止閥相當，由主閥和外裝附件組成。其中，主閥包括閥體、壓板及膜片、大閥板、緩閉閥板、閥座、閥桿組件等部件。緩閉閥板用閥桿組件與壓板及膜片連接一起，膜片壓緊在閥蓋與膜片座之間，膜片的上下運動帶動緩閉閥板上下升降。閥桿穿過大閥板的中心孔，因之大閥板可以在一定的范圍內沿閥桿滑動。平時，大閥板在自重壓緊在閥座上，使閥門處于關閉狀態。多功能水泵控制閥的外裝附件安裝在閥門膜片兩側與閥門進、出水管上，膜片的下腔與閥門進水側的連接管上裝設控制閥、過濾器和一只逆止閥。 膜片的上腔與閥門的出水側的連接管上只設過濾器和一只控制閥。主閥內大閥板和緩閉閥板的運動和所處的位置決定了閥門工作狀態的變化和啟閉。閥門的外裝附件和管路隨時把閥門前后的壓力變化傳遞到閥門內由膜片分成的上腔和下腔，控制大閥板和緩閉閥板的運動，并可以通過調整附件改變大閥板與緩閉閥板的運行速度，使閥門的開啟與緩閉時間處于規定的范圍內。 三、多功能水泵控制閥使用說明： 1.通過改變進口導管和出口導管上調節閥開度，來調整閥門緩開和緩閉時間。調節閥開度越小，緩開和緩閉時間越長，開度大則時間變短。在3S-120S內可調。 2.閥門開啟關閉壓差≤0.05MPa。 3.停泵后水錘壓力不大于水泵出口額定壓力的1.3-1.5倍。水泵最高反轉速度為額定轉速的1.2倍，超過額定轉速時間不超過2分鐘。 4.安裝多功能水泵控制閥后，水泵進口端不宜安裝底閥，否則會影響緩閉效果。必要安裝時，宜采用緩閉式結構底閥。 5.管道要安裝過濾器，避免調節閥和導管堵塞，造成閥門控制失靈。
|
